RU交叉滾子軸承

作者:ZLYQX  瀏覽量:  發布日期:2024-03-24

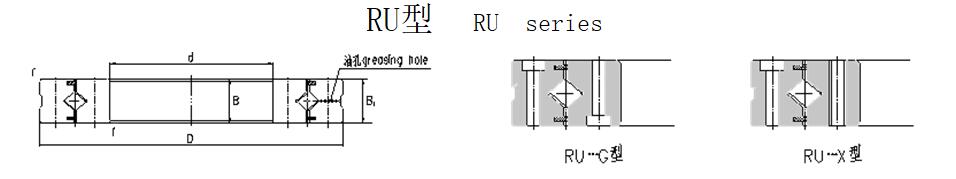

RU型交叉滾子軸承(外圈整體,內圈整體型,內外圈帶有安裝孔)

由于外圈和內圈都帶有安裝孔,安裝時不需要固定法蘭和支撐座。另外,由于外圈和內圈均為整體結構,安裝對性能幾乎沒有影響,因此能夠獲得穩定的旋轉精度和扭矩。適用于外圈和內圈旋轉的場合。

交叉圓柱滾子軸承結構:在交叉滾子軸承中,因圓柱滾子在呈90°的V形溝槽滾動面上通過隔離塊被相互垂直地排列,所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化,薄形式更是接近于限的小型尺寸,并且具有高鋼性,所以適合于工業機器人的關節部和旋轉部、機械加工的旋轉臺,機械手旋轉部、旋轉工作臺、機器、計算器、IC制造裝置等設備。

旋轉精度:軸承中垂直排列的滾子間裝有隔離塊,了滾子的傾斜和滾子之間的相互摩擦,減小了旋轉力矩。另外,與以前使用鋼板保持器相比,不會發生滾子的邊緣應力集中或鎖死現象。同時,因內圈或外圈是兩分割的構造,軸承間隙可調整,即使被施加預載,也能高精度平穩地旋轉。

軸承特點:1、高精度:精度可P4、P2級; 2、高剛性:該系列軸承均帶有預載荷; 3、高承載:可承受軸向載荷、徑向載荷、傾覆載荷。 4、體積?。涸撦S承體積小,可為主機節省空間。

軸徑
shaft diameter (mm)
型號
Identification number
主要尺寸 Main dimensions靠肩尺寸
Shoulder height
基本的額定負荷(徑向)
Basic load rating(radial)
重量
weight
內徑
inner ring
外徑
outer ring
滾子節圓直徑
Roller   pitch circle diameter dp
寬度
width
油孔
Greasing hole
倒角
Chamfer
dsDhCC0Kg
dD(mm)B B1φr(min)KNKN
(mm)(mm)(mm)
55RU855512085153.10.6799320.329.51
80RU124(G)80165124223.1111413433.150.92.6
RU124X
90RU148(G)90210147.5253.11.513316249.176.84.9
RU148X
115RU178(G)115240178283.11.516119580.31356.8
RU178X
160RU228(G)160295227.5356220824610417211.4
RU228X
210RU297(G)210380297.34062.527232015628121.3
RU297X
350RU445(G)350540445.44562.541747322247335.4
RU445X
軸徑
shaft diameter
型號
Identification number
安裝孔尺寸 Relation between the  mounting holes
內圈 inner ring外圈 outer ring
(mm)PCD1安裝孔mounting  holesPCD2安裝孔 mounting holes
55RU85658-M5貫通  8-M5 through1058-φ5.5貫通,φ9.5襯孔深度5.4
8-φ5.5 through,  φ9.5 counterbore depth 5.4
80RU124(G)9710-φ5.5貫通,φ9.5襯孔深度5.414810-φ5.5貫通,φ9.5襯孔深度5.4
10-φ5.5 through, φ9.5 counterbore depth 5.410-φ5.5  through,  φ9.5 counterbore depth 5.4
RU124X10-M5貫通   10-M5 through
90RU148(G)11212-φ9貫通,φ14襯孔深度8.618712-φ9貫通,φ14襯孔深度8.6
12-φ9 through,φ14  counterbore depth 8.612-φ9  through,  φ14 counterbore depth 8.6
RU148X12-M8貫通 12-M8  through
115RU178(G)13912-φ9貫通,φ14襯孔深度8.621712-φ9貫通,φ14襯孔深度8.6
12-φ9 through, φ14 counterbore depth 8.612-φ9  through,  φ14 counterbore depth 8.6
RU178X12-M8貫通12-M8  through
160RU228(G)18412-φ11貫通,φ17.5襯孔深度10.827012-φ11貫通,φ17.5襯孔深度10.8
12-φ11 through, φ17.5 counterbore depth 10.812-φ11  through,  φ17.5 counterbore depth 10.8
RU228X12-M10貫通   12-M10 through
210RU297(G)24016-φ14貫通,φ20襯孔深度1335016-φ14貫通,φ20襯孔深度13
16-φ14 through,  φ20 counterbore depth 1316-φ14  through, φ20  counterbore depth 13
RU297X16-M12貫通 16-M12  through
350RU445(G)38524-φ14貫通,φ20襯孔深度1350524-φ14貫通,φ20襯孔深度13
24-φ14 through,  φ20 counterbore depth 1324-φ14  through,  φ20 counterbore depth 13
RU445X24-M12貫通  24-M12 through
